Rerun（rerun.io）を試してみたよ！時系列データがいい感じに可視化できるよ！

RRDといえばRRDtoolの阿部です。最初に使ったときはMRTGよりきれいで感動したものです。

そして、今回もRRDなるものが登場しますが、RRDtoolとは無関係です。

今回のRRDはRerunというプラットフォームに関係するものです。 RerunはPhysical AI（ロボットとか）のデータをいい感じに記録して、いい感じに可視化するプラットフォームです。

そこで使われるファイルのフォーマットがRRDと呼ばれています。

Rerunとは？あたりの説明から入り、RRDファイルを作成し、可視化をして、Rerunを試してみるのが本記事です。

Rerunとは？

冒頭にも書いた通りですが、とても簡単に説明すると「Physical AI（ロボットとか）のデータをいい感じに記録して、いい感じに可視化するプラットフォーム」です。

「いい感じに記録」とはどういうことか、AIがよしなに判断してロボットアームが自動で何かつかむ場面を例に説明します。

ロボットアームが自動で何かをつかむためには、周りの状況を把握する必要があります。ということで、カメラも必要です。

それを踏まえてつかむまでの流れはおおまかに次のとおりです。

カメラで周囲を把握し、対象物の位置を特定する
その位置に向けてアームを動かす
アームが動くにつれて対象物との距離が変わるので、カメラの情報を元に位置を補正する
対象物に到達したらつかむ

個別に事象が起こるような書き方をしましたが、実際にはアームを動かすこととカメラ情報の解析はほぼ同時に行われています。つまり、データを記録する場合はある瞬間のアームの状態とカメラの状態を同時に記録する必要があります。

「アームの状態」と一言で書きましたが、アームには関節があり、肩・肘・手首・手のそれぞれにモーターがついています。なので、複数のモーターの状態を記録する必要があります。さらにモーターごとに「どの角度にあるか」「どのくらいの速さで動いているか」「どのくらいの力を出しているか」といった情報があります。

まとめると、ある瞬間の

複数のモーターの状態
- どの角度にあるか
- どのくらいの速さで動いているか
- どのくらいの力を出しているか
カメラの画像
- （説明を割愛しましたが、多くの場合、カメラも複数台あります）

を記録する必要があります。これらは時系列に発生するので、ある瞬間の複数のデータを時刻をそろえて記録しなければなりません。また、数値のデータ、画像のデータとフォーマットの違うデータを記録しなければいけないところも忘れてはいけません。

どうでしょうか、大変感が伝わったでしょうか。

このような複雑なデータを時刻をそろえて記録・可視化するために生まれたのがRerunです！

詳しい話は公式のドキュメントをご覧ください: https://rerun.io/docs/overview/what-is-rerun

RRDとは

公式ドキュメント内でRRDが何の略か見つけられなかったのですが…。おそらく Rerun Recording Data の略だと思われます。（ここのコメントにそれらしきことが書いてある。）

RRDファイル自体はバイナリデータです。 RerunがSDKを提供しているのでそれで読み書きします。

RRDファイルを作ってみる

さっそく、簡単なPythonスクリプトの例でRRDファイルの作り方を紹介します。

import numpy as np
import rerun as rr

from PIL import Image, ImageDraw

rr.init("example")

# ちょっと違和感がありますが、最初にsaveを書いておきます。
# https://ref.rerun.io/docs/python/0.28.2/common/initialization_functions/#rerun.save
rr.save("example.rrd")

# 0.1秒ごとに、200回分のデータ（= 20秒分）を記録する例です。
delta_time = 0.1
for i in range(200):
    t = i * delta_time

    # 時間をセット。
    # これで時系列データにできます。
    rr.set_time("timestamp", duration=t)

    # 「RRDファイルを作って、可視化する」を試すことが目的なので、
    # データはテキトウです。
    #
    # `rr.log("ラベル", 値)` でデータを投入できます。
    # * ラベルはわかりやすい名前を自由に設定できます。
    # * 値はRerunが用意しているArchetypeでラップする必要があります。
    #   * https://ref.rerun.io/docs/python/0.28.2/common/archetypes/
    rr.log("motor/position", rr.Scalars(np.sin(t)))
    rr.log("motor/velocity", rr.Scalars(np.cos(t)))

    torque = 5.0 + np.random.normal(0, 0.3)
    rr.log("motor/torque", rr.Scalars(torque))

    if i % 10 == 0:
        # 可視化で何か画像が表示されるようにダミー画像の生成。
        # 真ん中に秒数が表示されるだけの画像を生成しています。
        # とある瞬間のカメラの画像データだと思ってください。
        image = Image.new("RGB", (320, 320), color=(0, 0, 0))
        draw = ImageDraw.Draw(image)
        draw.text((160, 160), f"{t:.1f}s", fill=(255, 255, 255), anchor="mm")
        # ここまでダミー画像の生成

        # 直前のset_timeのタイムスタンプに紐づけて画像を記録
        rr.log("camera/image", rr.Image(np.array(image)))

あとはこれを実行するとexample.rrdというファイルが生成されます。ファイルが1個だけできて、これにすべてのデータが含まれています。

参考: https://github.com/abetomo/rrd-example

可視化する

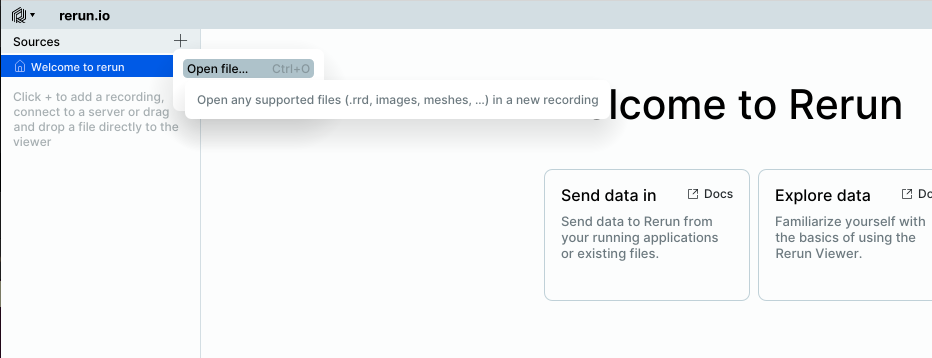

上述の例を実行してできたexample.rrdを https://app.rerun.io/ へアップロードすることで可視化できます。ちょっとわかりにくいのですが、左上にある「Surces +」をクリックすると、メニューが表示されます。そこの「Open file」からRRDファイルをアップロードできるので、アップロードするだけです。

そうすると次のキャプチャのように可視化できます。

スクリーンショット：Rerun viewer

画面キャプチャだとわかりにくいですが、スライダーを操作すると、グラフや画像などの登録してあるデータが連動して変化して、あるタイミングの状況を確認できます。また動画のように再生させることもできるので、各データソースが時間の経過とともにどう変化したかを、確認しやすくなっています。

まとめ

Rerunを試してみました。数値のグラフとともに画像のデータも確認できて便利です。 RRDファイルの生成も簡単に行えました。このファイルを共有するだけで可視化もできますし、複数のデータを1つのファイルに保存できて便利そうです。
